一、產品概述

SDXA-AG08UID是一款采用上海復旦微電子的加密算法，讀取SM1國密卡序列號及文件數據，采用PSAM卡加密，保證數據安全。是安全防范級別比較高的部門優選產品。

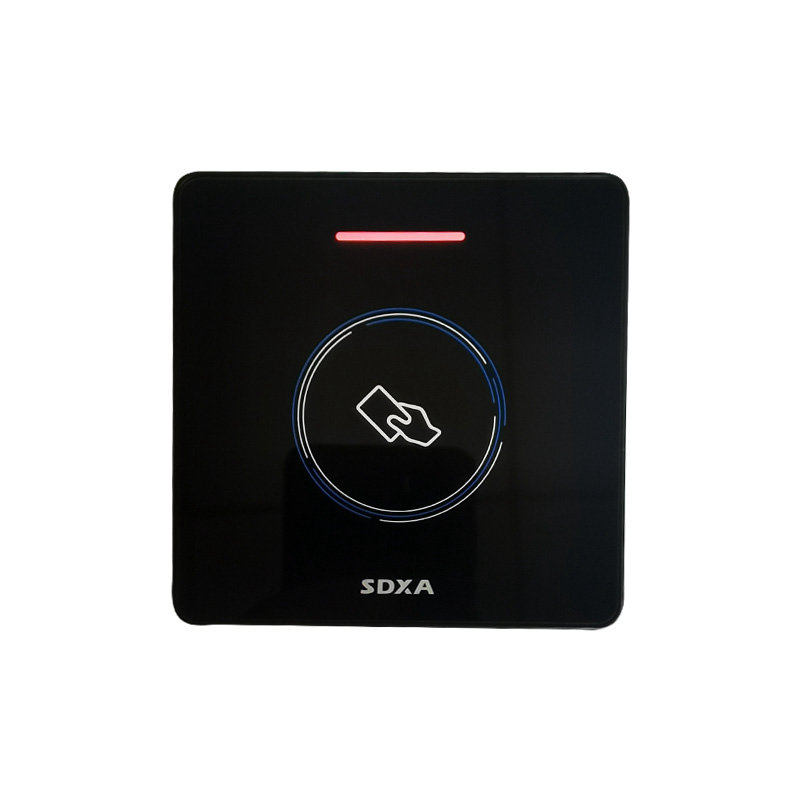

二、產品圖片

三、產品特性

l【處理芯片】：采用 32 位 ARM 技術開發平臺，速度更快更穩定；

l【支持卡片】： 上海復旦 FM12AG08 國密 CPU 卡文件數據讀取；

l【輸出格式】： Wiegand 輸出；

l【韋根位數】：標準韋根 26/34輸出；

l【讀卡距離】：讀文件數據>4cm；

l【通信距離】：讀卡器到控制器通信距離最大可達 100 米（ WG34）；

l【讀卡時間】： <200ms；

l【LED指示】：紅、綠雙色條形狀態指示燈；

l【外殼顔色】：黑色；

l【外殼體積】：86×86×15mm；

l【工作電源】：DC9~15伏直流電；

l【工作電流】：<100mA（普通）；

l【抗金屬】： 支持抗金屬處理，可安裝于任意金屬及非金屬環境；

l【工作溫度】：-20~85℃。

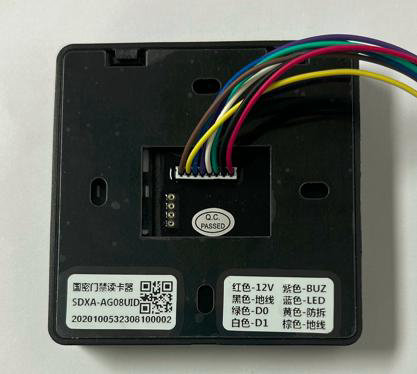

四、接線說明

表 1CPU卡門禁讀卡器引線說明

五、使用方法

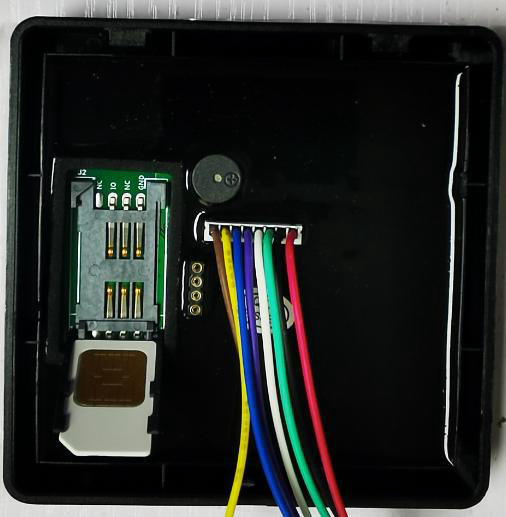

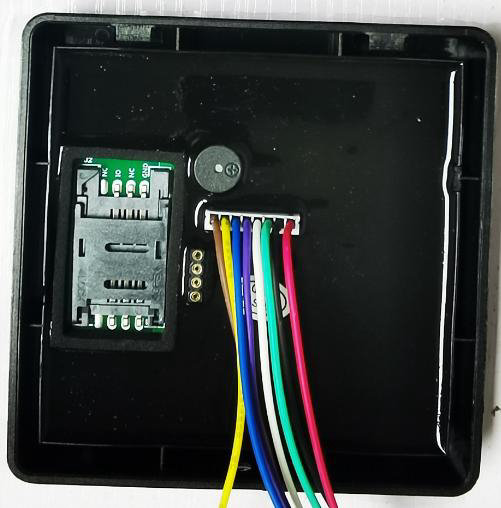

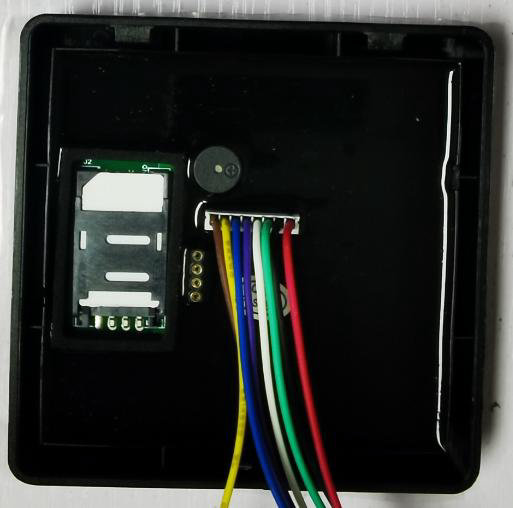

5.1 PSAM加密卡的安裝

讀卡器在使用之前應裝入已制作好的PSAM加密卡，裝入PSAM卡的時候必須斷開電源，不得帶電操作，以免損壞卡片。

 PSAM的安裝步驟：

1、用螺絲刀擰開讀卡器后蓋，拆開后蓋固定板；

2、把安裝PSAM卡座輕輕往下?lián)埽?/p>

3、插入PSAM卡，注意卡片上的斜邊與卡座對應；

4、按下卡座并輕輕往上撥，讓卡座扣緊，保持卡片和卡座緊密接觸。

5.2讀卡器上電

讀卡器上電時蜂鳴器會短鳴一聲，表示門禁讀卡器系統可正常啟用運行。

5.3蜂鳴器、指示燈受控指示

蜂鳴器和指示燈受門禁控制器控制，當對以上信號線輸入低電平時蜂鳴器會鳴叫及指示燈會亮綠色。
