智能照明節能管理系統
專業 · 易用 · 高效
電流、電壓等數據分析與預警
實時顯示環境照度、電量統計
集中管理，多場景控制
支持定制開發，軟件接口開放
咨詢電話:133-1681-0295(微信同號) ? ? ? ? ? ? ?聯系人：陳先生

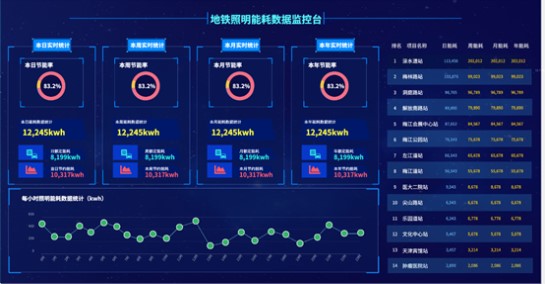

地鐵照明節能管理
辦公大樓照明節能管理系統
工廠照明節能管理系統
照明系統軟件定制開發

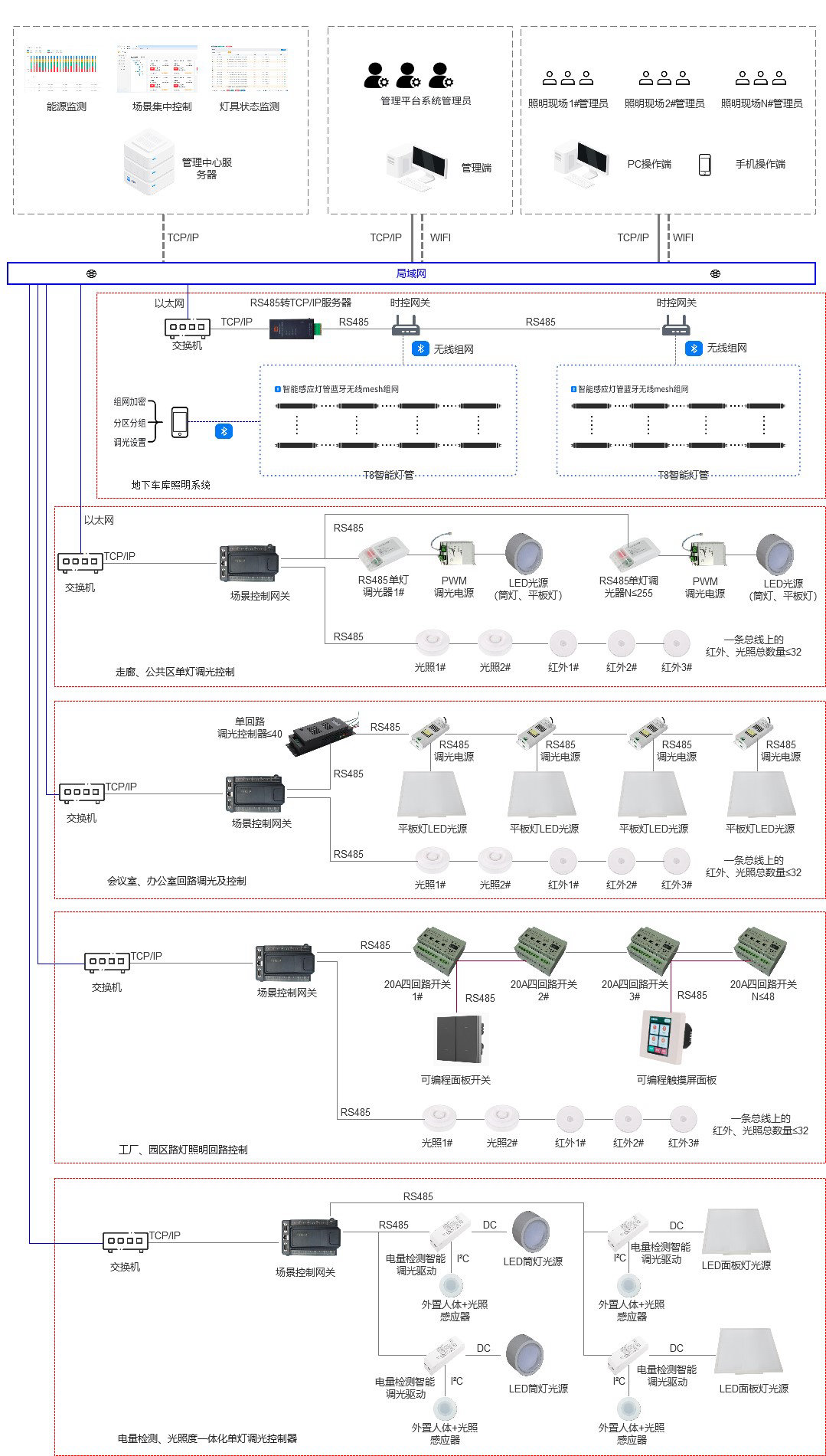

智能照明管理系統結構圖
? ? ? ?智能照明系統是由照明管理中心平臺軟件、智能時控網關、光照度感應器、人體感應器、單燈調光器、回路調光器、回路開關模塊、帶電量及光照檢測的一體化單燈調
光器和可調光的智能燈具等組成，適合于工廠、機場、地鐵、地下車庫、智慧大樓的走廊及公共區，辦公室、會議室等需要實現節能管理的任何照明照明場所。
主要功能特點
光照度調光：通過檢測環境亮度，自動調整燈具的亮度輸出，可實現單燈
調光控制
時段控制：多時段、多場景靈活設置，系統自動運行
多通訊方式融合：有線和無線有機融合，車庫照明采用無線組網，辦公大樓
走廊采用有線
工廠照明控制：采用光照度+回路開關，根據光照度閥值控制回路開關的通斷，
可精確到單個回路控制
光照度控制：通過檢測環境亮度，自動開關模塊的通斷，可實現單回路
的開關控制
多種規則：車庫、走廊、辦公室不同的照明環境執行不同的照明規則
多控制方式融合：車庫照明采用自動感應方式；走廊照明采用光照+人體
感應控制；辦公室照明采用光照度、人體感應器實現調光或回路開關控制
狀態記錄及查詢：回路開關的開關次數、開關狀態、反饋信息、手動開關
信息隨時查詢
工廠照明節能管理系統
工廠照明節能管理系統

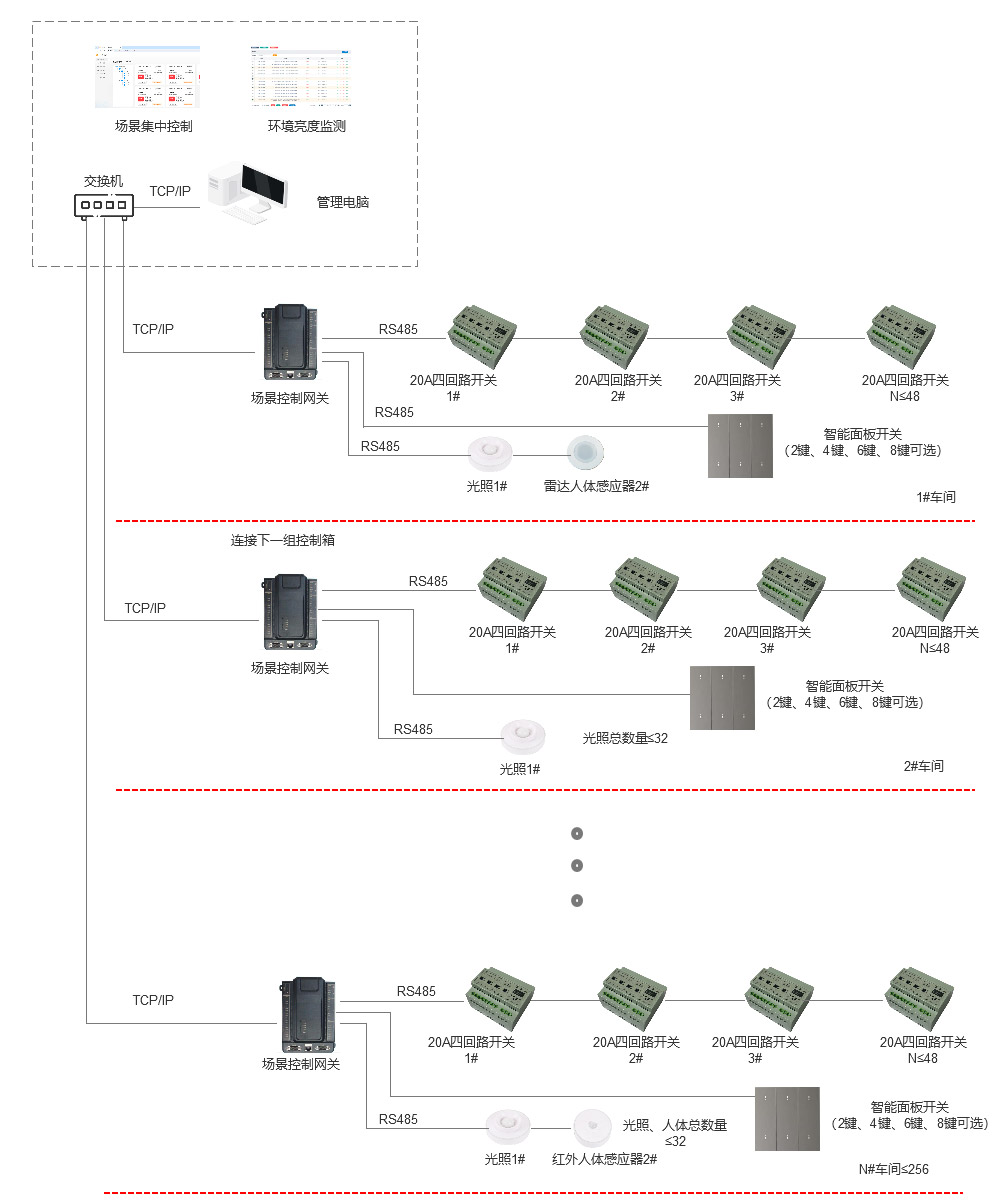

拓?fù)鋱D
拓?fù)鋱D
工廠智能照明管理系統主要優勢
車間環境亮度集中顯示，便于管理者決策和監管
系統組網靈活:采用TCP/IP+RS485(或CAN總線)，施工便捷，實施簡單
照明控制模塊運行時間和事件記錄
各控制模塊可脫機獨立運行
按時段開關燈控制
極限條件手撥開關回路控制
各回路開關狀態集中顯示，便于集中控制和監視
場景集中控制:場景管理集中設置，集中下發，實現集中管理分布式控制
采用光照度閥值實現照明節能控制，可精確地與每個回路開關聯動，實現節能率最大化。
按時段實現人體感應控制，實現人來開燈，人走延時關燈
外置輕觸面板開關:手動回路開關控制及自動控制功能切換
消防應急照明聯動控制

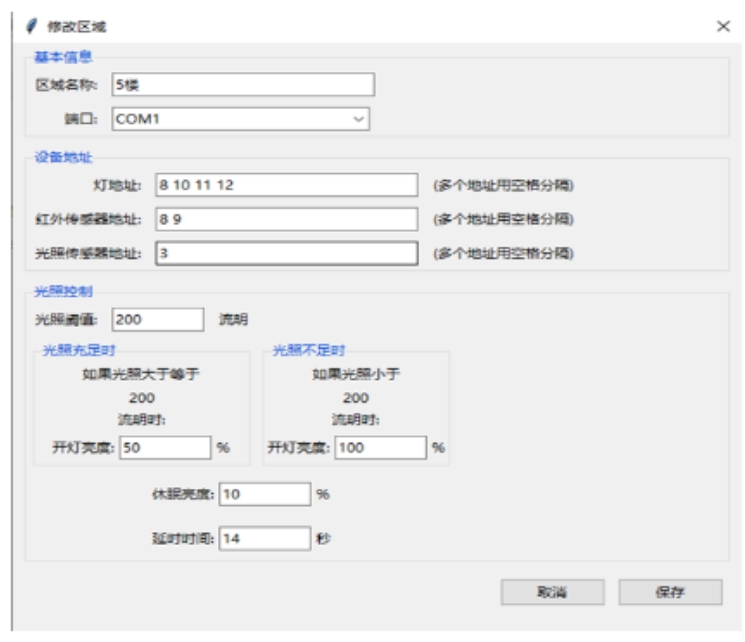

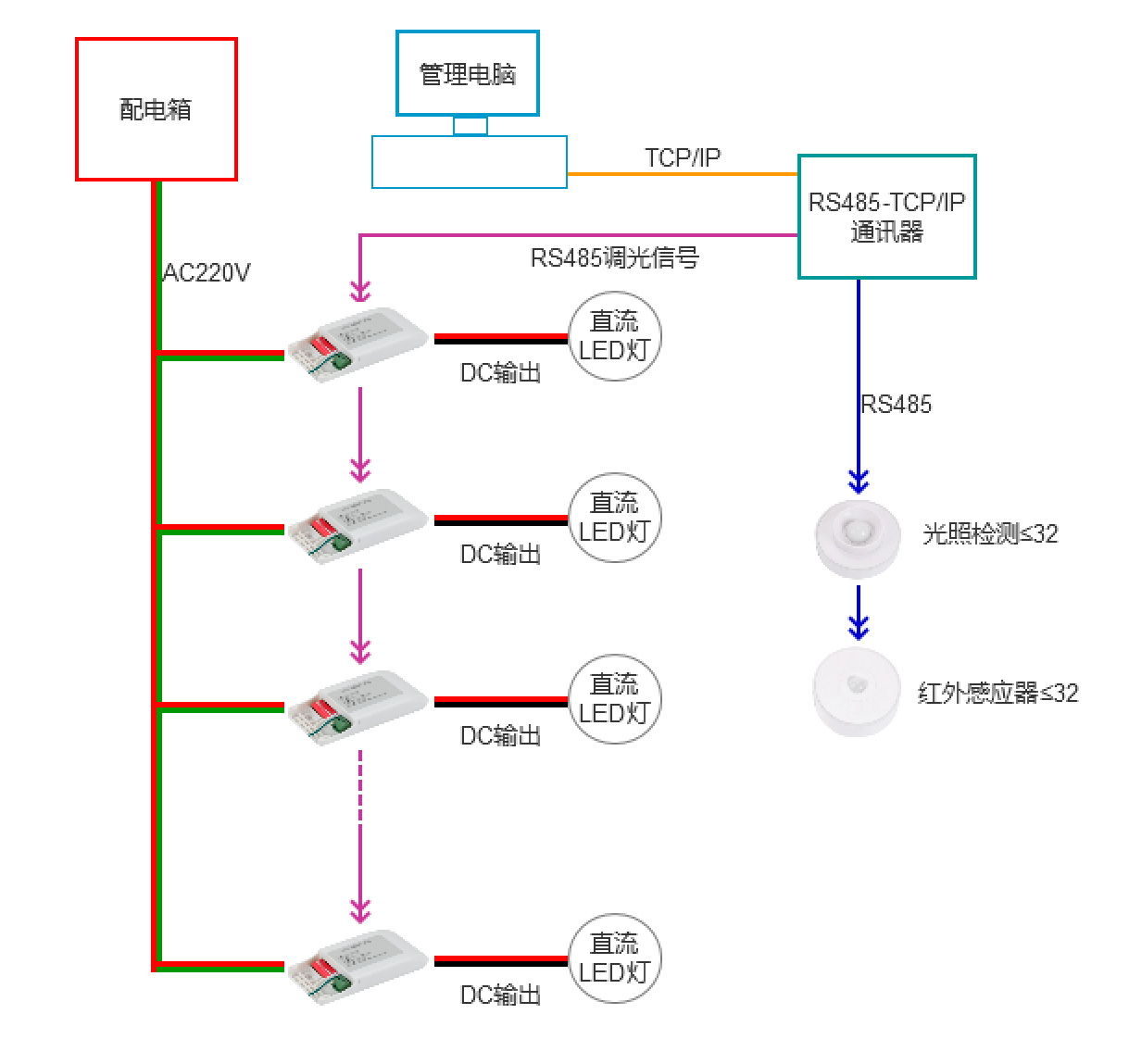

辦公室、會議室照明控制系統
注意事項:
1、本控制系統可通過電腦把調光規則下發給智能調光控制器，
并采集環境光線亮度及有人和無人的狀態來控制燈具的亮度比
例及開關燈:
2、對于小而精的項目直接采用電腦來控制，實現節能調光控制;
3、本方案中的人體感應器、光照度感應器可與需要控制的燈具
實現單燈或分組捆綁聯動控制
4、本方案中的RS485調光器都有其獨立的通訊地址，最大數為
256，光照度感應器和和人體紅外感應器的獨立地址最大數為32
5、管理軟件可以根據客戶的需要定制開發，并提供二次開發包

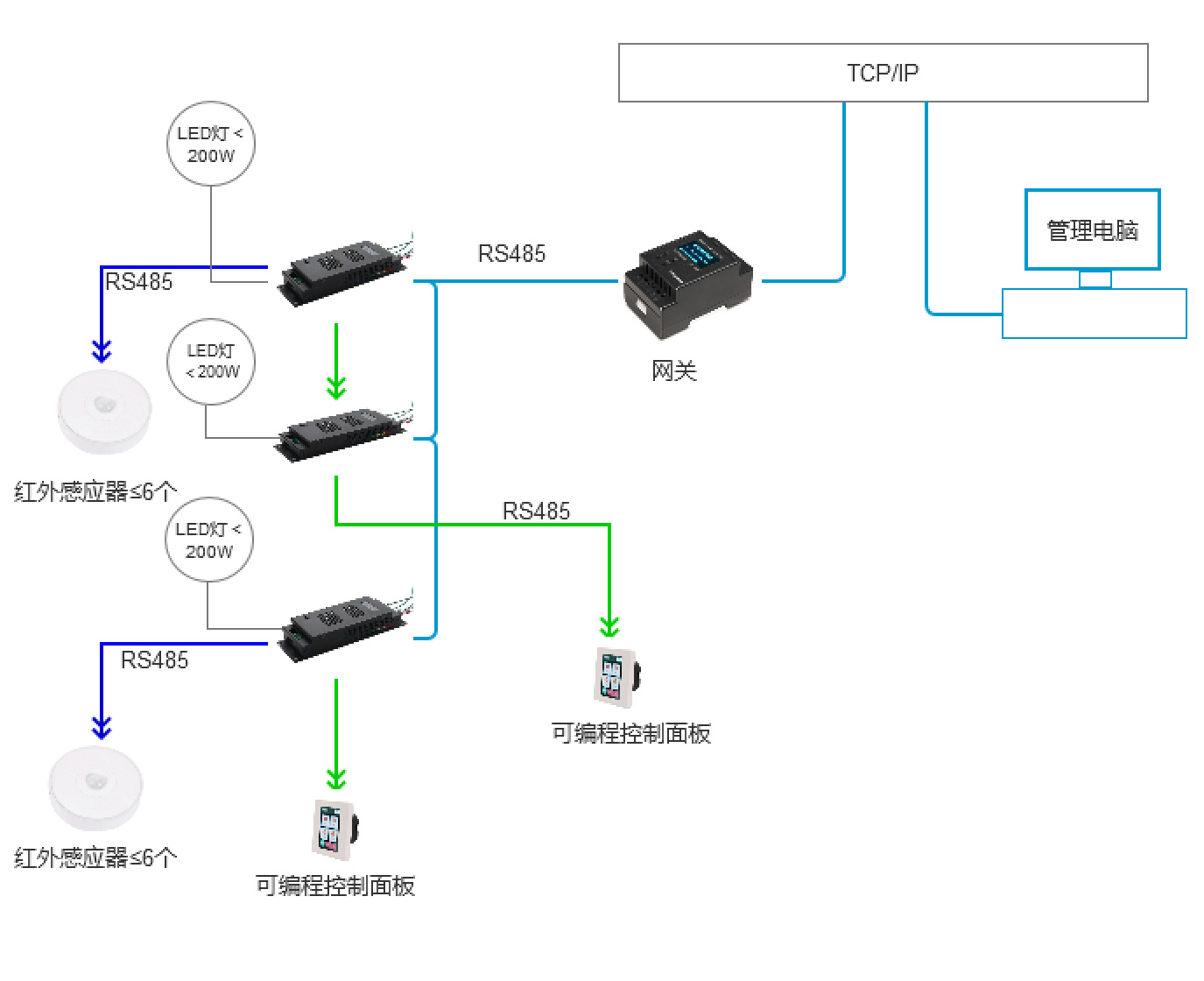

機房、走廊照明控制系統
單回路模塊介紹：
1、單回路模塊采用RS485總線可以直接連接不超過6個紅外感應器，可脫機運行
不需要后臺軟件支持，實現人來開燈，人走延時關燈;
2、墻壁開關采用可編程觸摸面板，標準86底盒安裝，采用RS485總線與單回路模
塊通訊，實現開關燈控制，一個觸摸面板通過編程最多可以控制20個單回路模塊實
現一鍵開關燈和單回路獨立開關控制;
3、管理軟件主要用來控制場景模式以及對回路模塊的開關燈延時時間設置;
4、一個通訊網關最多管理48個單回路控制器，如果對控制速度有要求，建議管理
的單回路控制器不要超過20個;
5、一個單回路控制器負載的LED燈具最大功率不超過1000W
6、系統中如果需要采用光照度傳感器來進行恒照度控制，則必須配置電腦和增配
PLC主機
7、機房照明應用規則:平時采用人來開燈，人走休眠的規則，當遇到設備檢修盒維
護的時候可以通過面板進行開燈操作實現燈具常亮滿足作業照明的需要。
機場、地鐵專用物聯網一體化調光智控模塊
? ? ? ? ?物聯網一體化調光智控模塊自帶電量統計模塊，具有電流、電壓監測
及過流保護功能，最大負載電流10A，自帶光照度檢測器和人體存在感應
器，實時檢測環境光強度和人員流動情況并傳給管理平臺，具備2.4G+5G
雙頻WIFI通訊功能及RS485聯網通訊功能，組網方便。
注:物聯網調光電源具備電量統計、電流電壓監測、環境光檢測及人體檢
測功能，最大輸出電流350m4，輸出電壓DC50V-150V
測功能，最大輸出電流350m4，輸出電壓DC50V-150V

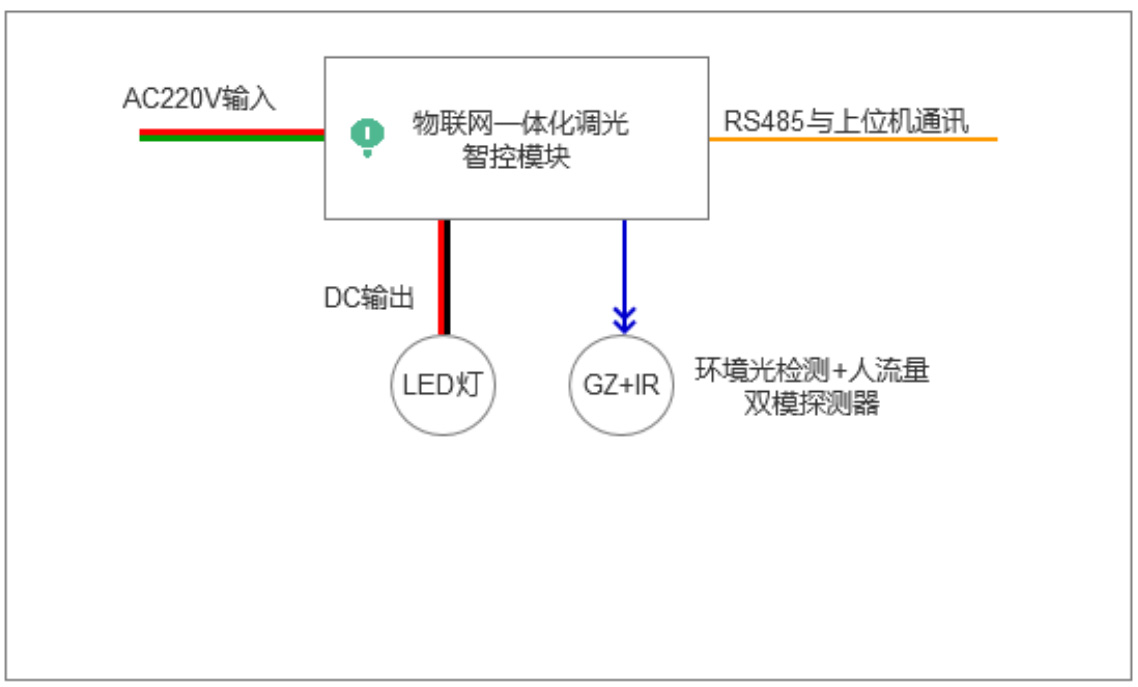

平板燈、方形筒燈光照人體一體化智控模塊電器連線圖
?電器參數 | |
|---|---|
工作電壓 | AC 85~220V 50H2 |
通訊接口 | 一路 RS485 上行通訊、一路雙頻 WIFI 上行通訊、一路I2C光照度接口、一路 TTL 雷達通訊接口、2 路 I/0接口 |
通訊速率 | 9600bps |
地址設置 | 二進制撥碼開關，最大地址數為 256 |
狀態查詢 | 電流、電壓實時查詢、傳感器狀態查詢 |
調光信號輸出 | 單路、雙路 Pm輸出(色溫控制) |
傳感器 | 光照度及人體感應 |
調光控制 | 0-100%無級調光，調光精度1% |
燈具負載 | 負載范圍≤36T |
外形尺寸 | 140*45*28(mm) |

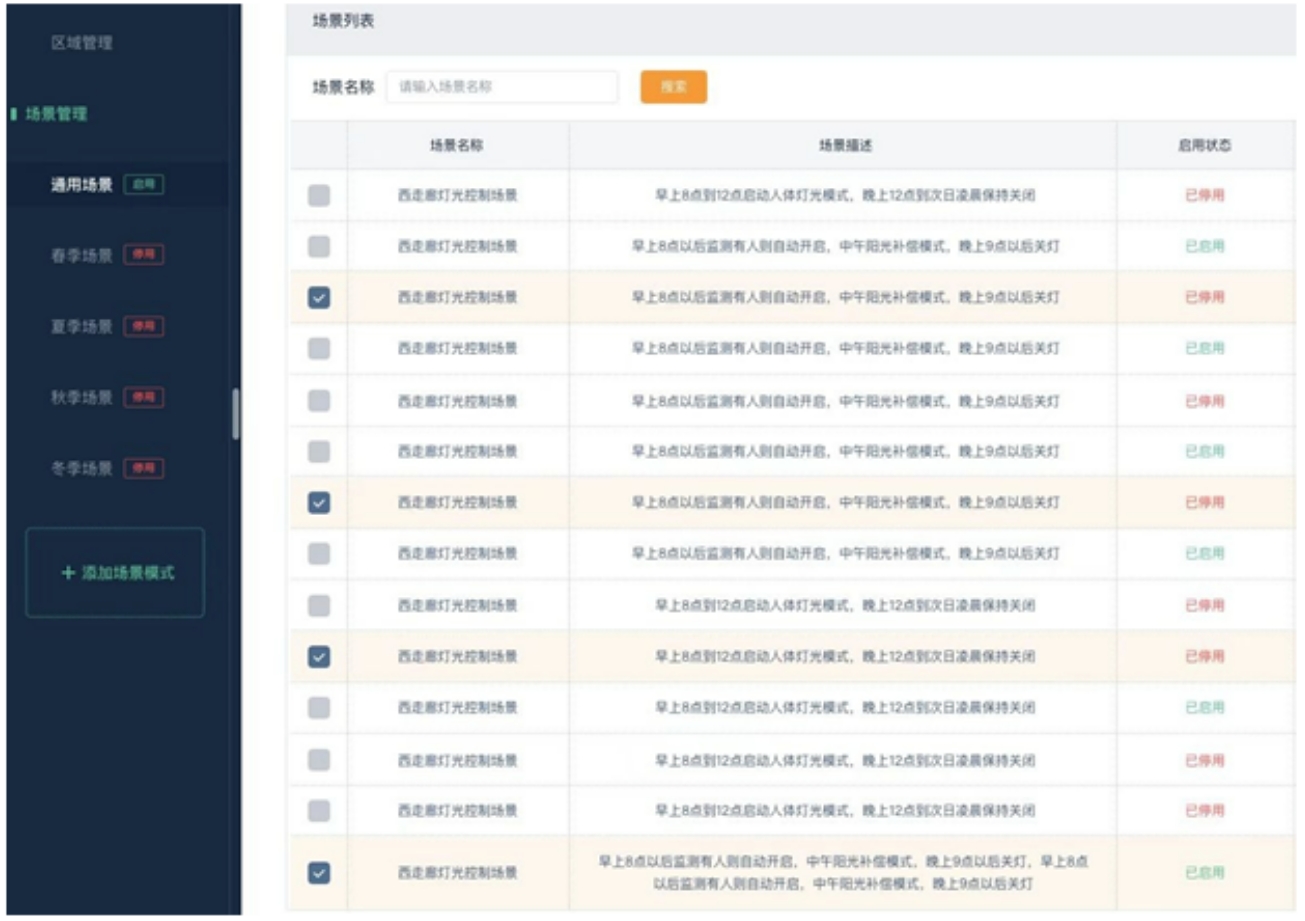

智慧照明管理系統
照明管理軟件的主要功能:
1、專業遠程客戶管理端，輕松實現遠程控制和管理，提高系統安全性;
2、所有數據保存在公司的服務器上確保數據不丟失、不泄密;
3、客戶端允許用戶進行編程管理，如系統設置、創建自動控制應用場景、
電子地圖配置設備在線監測、線路過流報警和控制等;
4、電量統計功能，和電流、電壓實時監測功能:
5、按棟號、樓層、房號分組實行精細化管理;
6、遠程開關和時序控制;
7、手動、自動控制模式設置;
8、設置紅外人體檢測模式及控制方式;
9、設置光照度感應器自動調光照度閥值;
10、照明預案設置功能；
11、可提供SDK包，方便用戶二次開發和系統集成，幫助用戶完善特定的
管理需求和功能；
12、功能定制開發：根據客戶不同的管理需要可定制特定的管理功能。
電話 : 0755-26487686?
手機 : 133-1681-0295?
聯系人：陳先生
部分案例

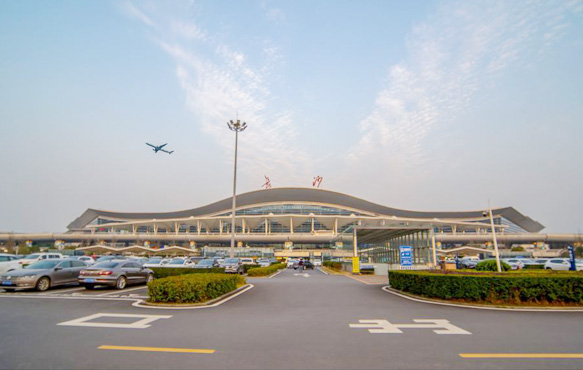

湖南長沙黃花機場T2航站樓公區照明節能改造

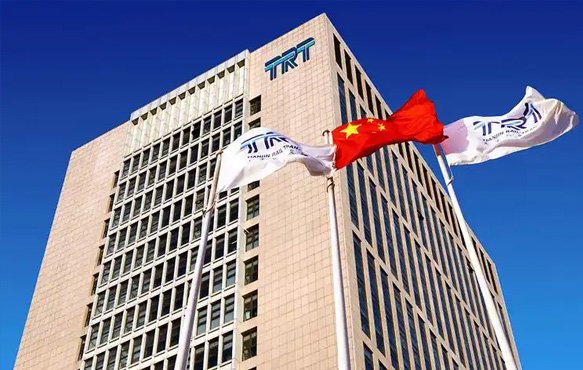

天津軌道交通集團

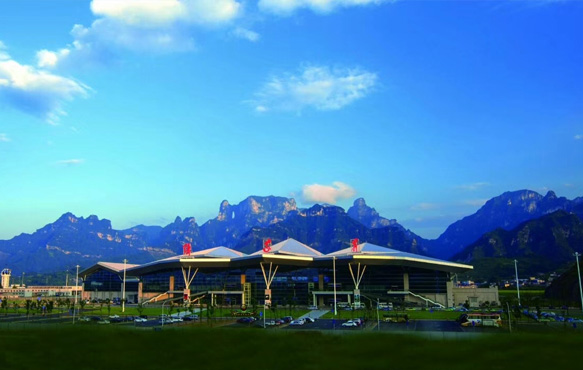

張家界機場周邊照明系統
部分案例列表:
1. 北京宏福苑：3000根車庫智能照明燈管 ?
2. 北京水城廣場：850根車庫智能照明燈管 ?
3. 北京召里家園：1360根車庫智能照明燈管 ?
4. 北京馬可匯：1600根車庫智能照明燈管 ?
5. 北京御城上院：660根車庫智能照明燈管 ?
6. 北京蘆欣家園：4010根車庫智能照明燈管 ?
7. 青島大云谷金茂府：760根車庫智能照明燈管、9套智能網關、208個公共區照明回路控制 ?
8. 遼寧丹東綠城學府花園：500根智能燈光 ?
9. 安徽馬鞍山十七冶技術大樓：990根車庫照明智能燈管、13套智能網關 ?
10. 天津軌道公司：380根車庫智能照明、6套智能網關 ?
11. 上海海洋科技館 ?
12. 湖南長沙黃花機場：公共區智能照明控制系統，升級760盞燈具，1套自動調光控制系統 ?
13. 張家界荷花機場：機場周邊智能照明控制系統 ?
14. 湖南省公共資源交易中心：招投標辦公室智能照明控制系統 ?
15. 湖南省人民醫院：公共區照明控制系統 ?
16. 北京氪空間聯合辦公項目：超過10000套云門禁及辦公照明云管理系統 ?
17. 上海黃浦區 K11 大樓：26樓3629平方智能照明控制系統 ?
18. 上海浦東由由世紀廣場：1號樓2、7層3143平方智能照明控制系統 ?
19. 上海人民廣場海洋大廈：27、29層6332平方智能照明控制系統 ?
20. 上海人民廣場來福士廣場：17、21層3617平方智能照明控制系統 ?
21. 上海閔行區虹橋綠谷廣場 G 棟：4樓4722平方智能照明系統 ?
22. 北京朝陽區國貿萬科大都會：5樓2418平方智能照明控制系統 ?
23. 北京國貿海航實業大廈：9、10層3778平方智能照明控制系統 ?
24. 北京金融街國際大廈：2、3、5層10300平方智能照明系統 ?
25. 廣州天盈廣場東塔：46層2788平方智能照明系統 ?
26. 杭州萬塘匯南樓：5層2807平方智能照明系統 ?
27. 武漢光谷保利國際：7、8樓3731平方智能照明系統

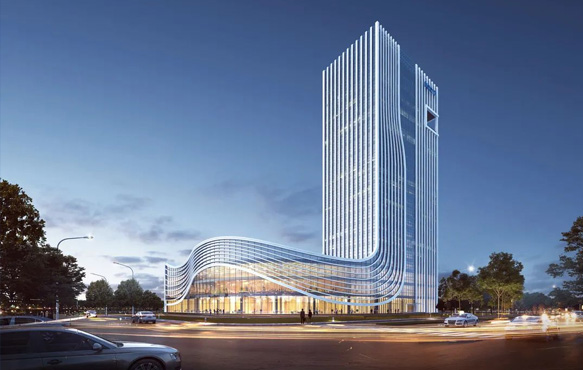

十七冶集團馬鞍山技術大樓
咨詢電話:133-1681-0295(微信同號)? ? ? 聯系人：陳先生
立即與我們聯系，為您提供最優的照明管理方案
