一、產品概述

SDXA507R是一款高性能嵌入式人臉識別終端，分為閘機安裝、壁掛安裝和落地安裝。終端集成脫機人臉識別、身份核驗、黑名單預警、陌生人抓拍、活體檢測等功能為一體，采用寬動態高清人臉識別攝像頭，在逆光弱光等苛刻環境適應性強，具有識別速度快、準確率高、名單庫容量大等特點。可搭配人臉工地實名制管理系統、人臉門禁考勤管理系統、訪客管理系統、智慧社區/園區管理平臺等應用管理系統使用，完美適用于社區、校園、景區、酒店、商場、企業辦公寫字樓、公共服務場所、建筑工地等需要進行身份識別和門禁通行控制的復雜應用場景。

二、產品圖示

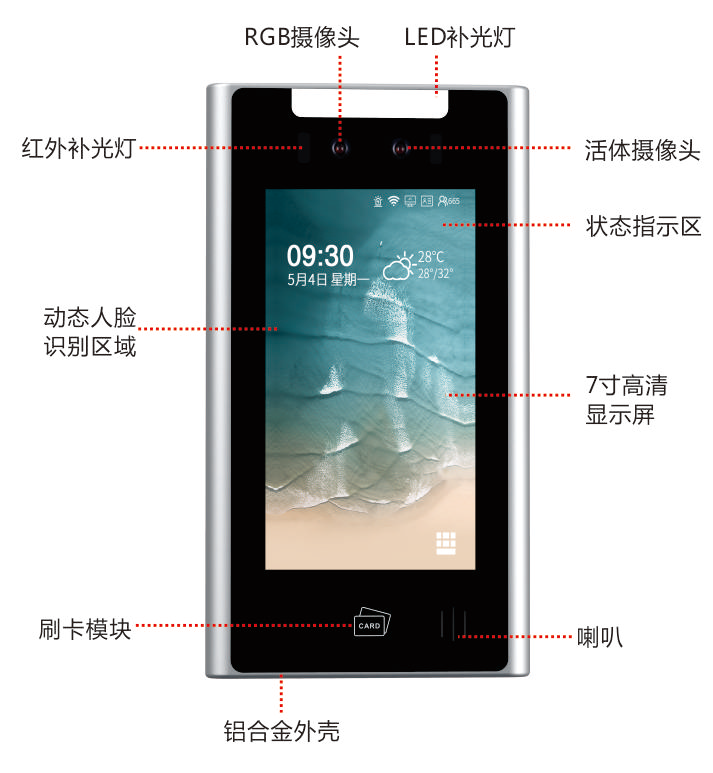

2.1產品說明

2.2產品寫真

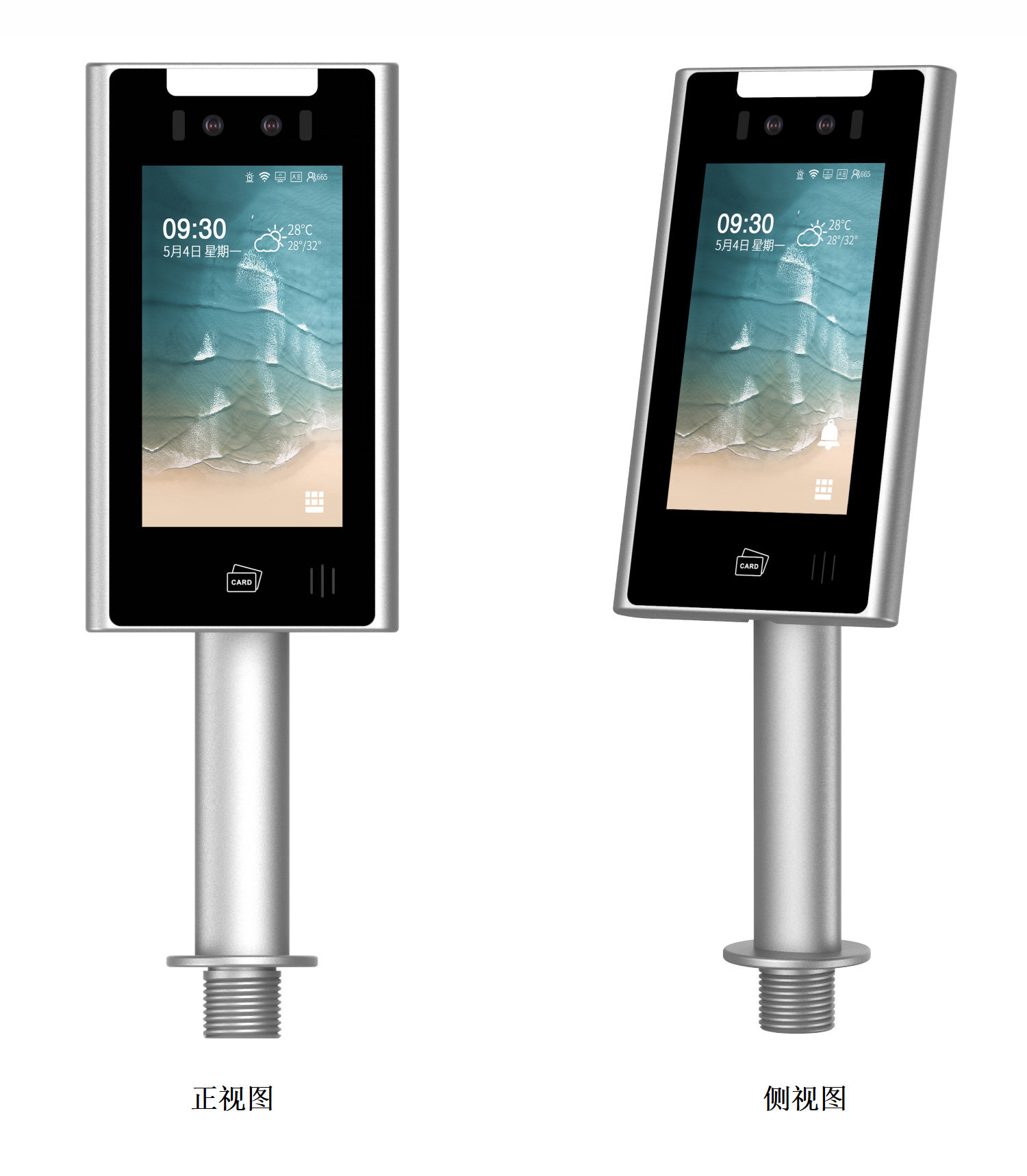

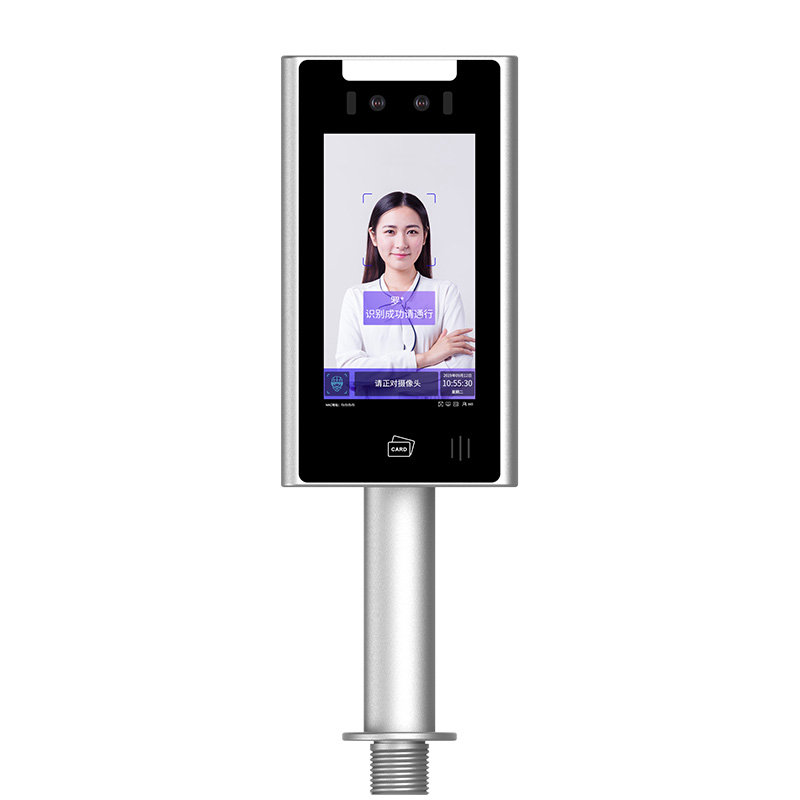

2.2.1 SDXA507R閘機款

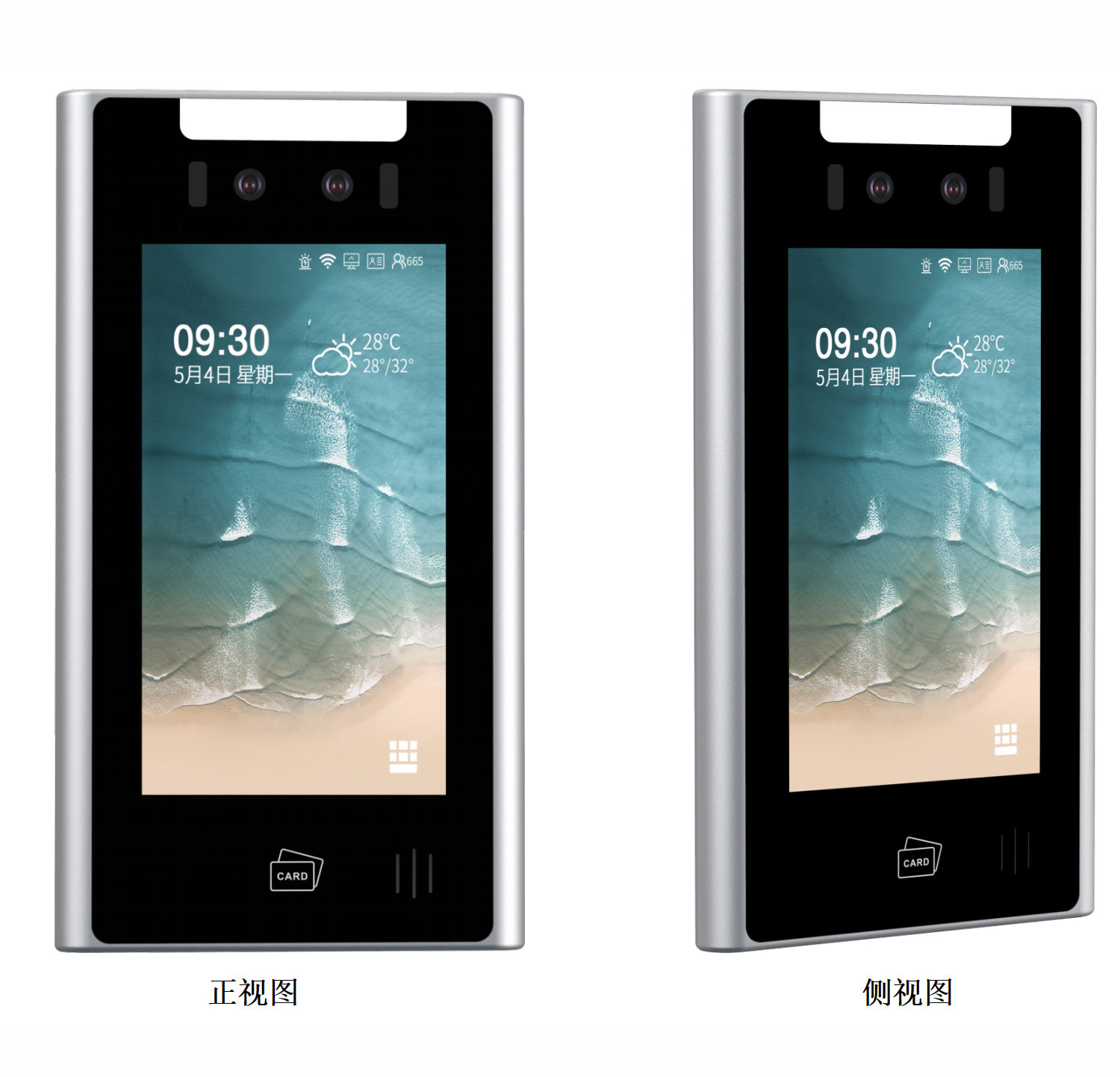

2.2.2 SDXA507R壁掛款

三、產品特性

l超薄機身，雙側圓弧設計，整機圓潤協調

l一體化鋁合金機身，高精模具鑄造，堅固耐用

l雙目200萬像素，支持寬動態，適應暗光、順光、逆光等復雜場景人臉識別

l支持雙目活體檢測 ，防止照片/視頻攻擊，有效制止非法入場

l支持門禁和云門禁等應用模式切換；

l多憑證鑒權，支持住戶?臉識別、刷IC/ID卡、CPU卡、國密卡、密碼等多種開門方式，在保證安全的同時讓通?更便捷

l標準wiegand26/34輸出，可對接任何廠家的門禁控制器

l支持自助人臉采集和批量導入名單，名單管理更高效

l具備待機模式，降低功耗，延長使用年限

l5W超大名單庫，適用場景更廣泛

l接口豐富開放，支持二次開發對接

四、規格參數

*產品技術規格如有變更，恕不另行通知

五、外形尺寸

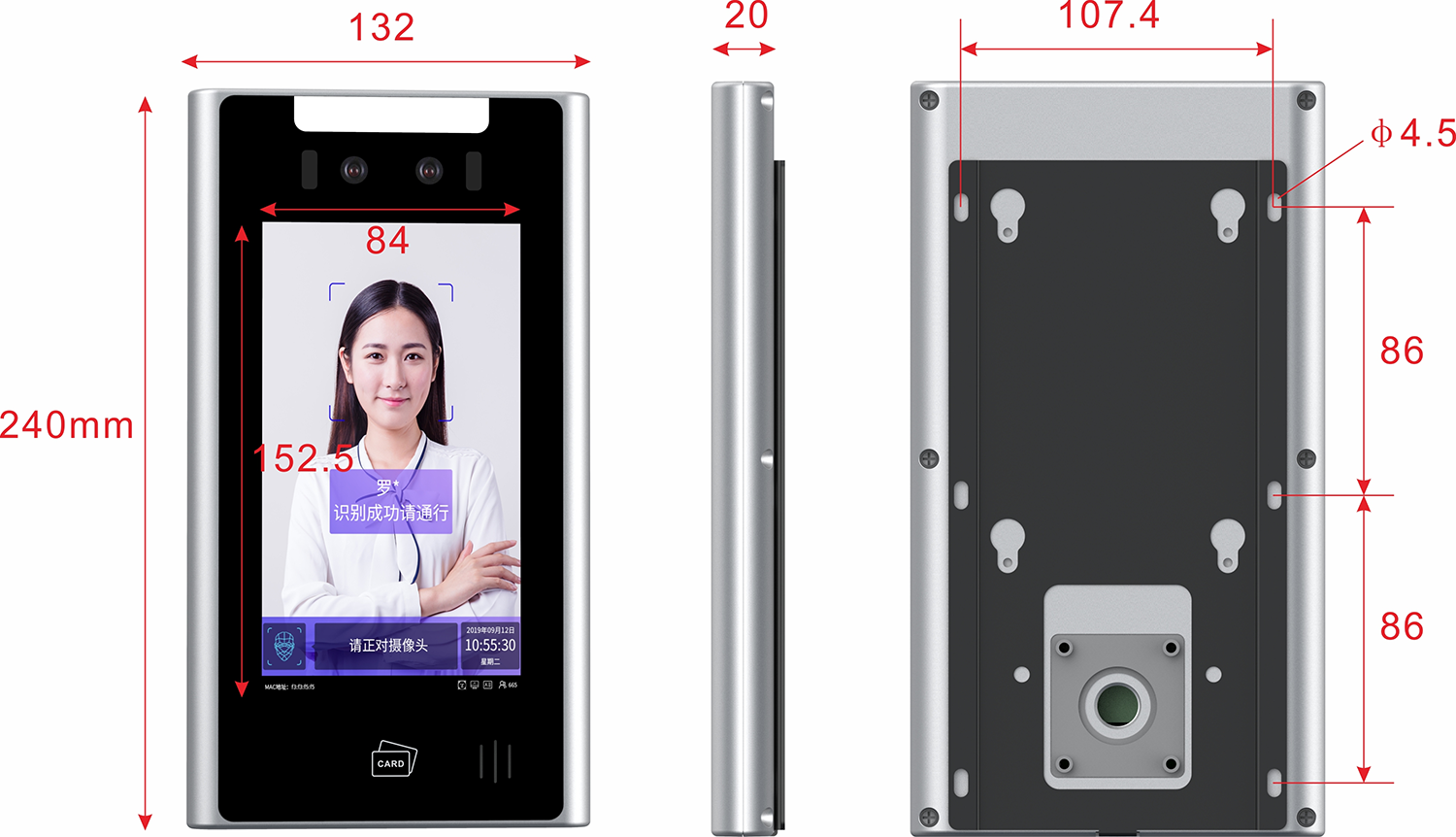

5.1 壁掛款尺寸

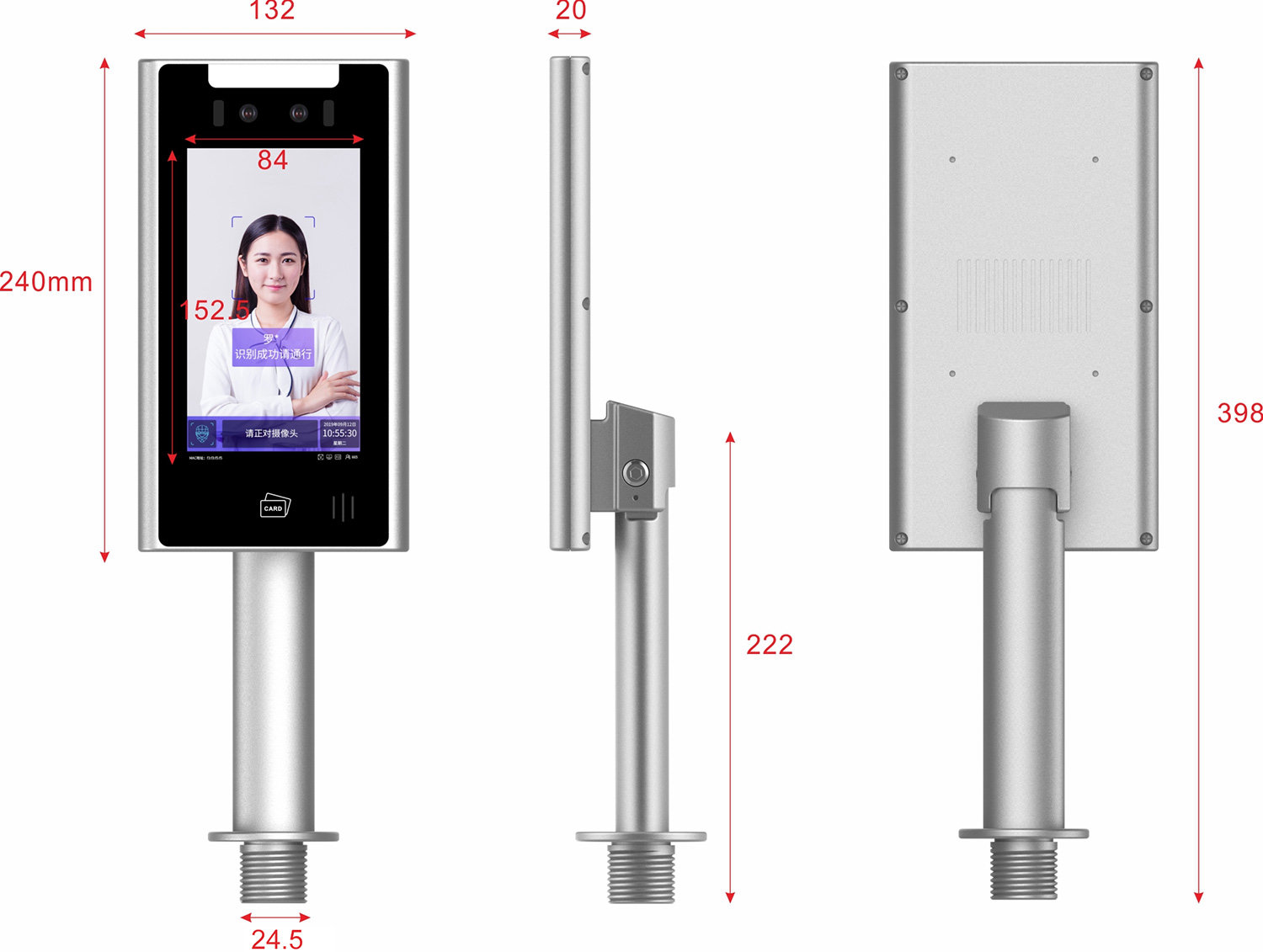

5.2 閘機款尺寸

六、安裝接線

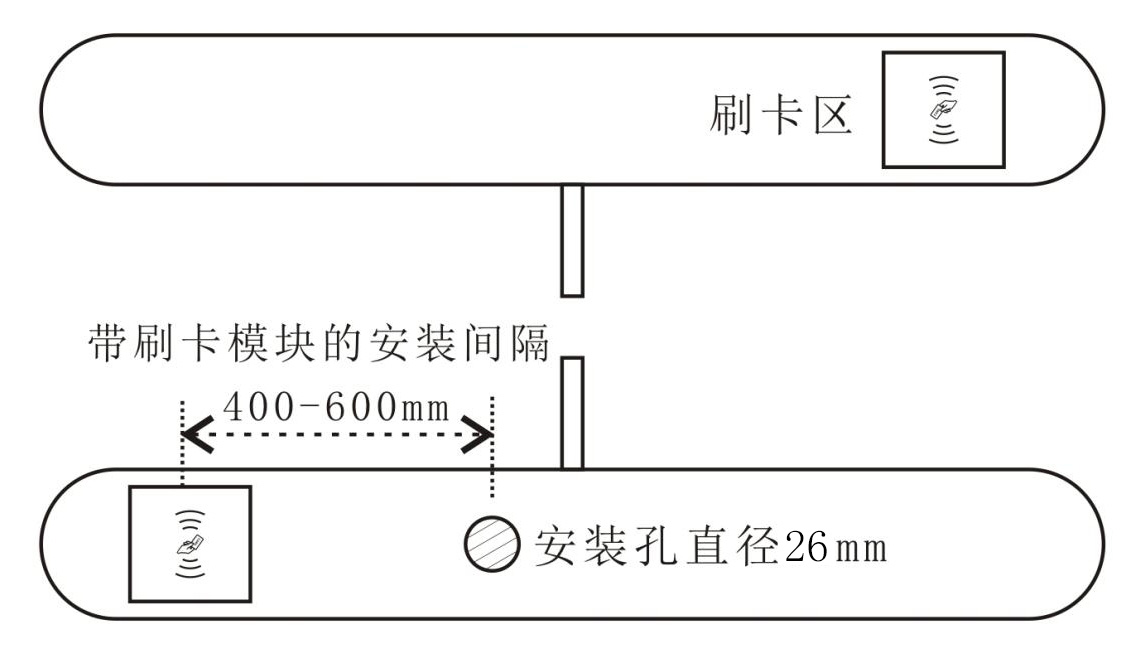

6.1閘機款安裝示意圖

安裝前，需綜合考慮現場人群高矮、使用環境等因素，選擇合適的開孔位置，一般在閘機中間或前側開孔， 參考開孔位置如下圖所示：

當閘機帶刷卡功能時，安裝人臉終端設備的開孔，應結合閘機高低盡量遠離刷卡模塊，推薦400mm及以上間隔，確保刷卡時抓拍清晰完整的人臉照片。若無刷卡模塊，安裝開孔位置無特殊要求。

安裝時，擰下設備立柱下方的螺母，將線纜從螺母和墊片穿出，取下螺母和墊片（注意：此時不要連接網線、電源線等，避免安裝麻煩）。

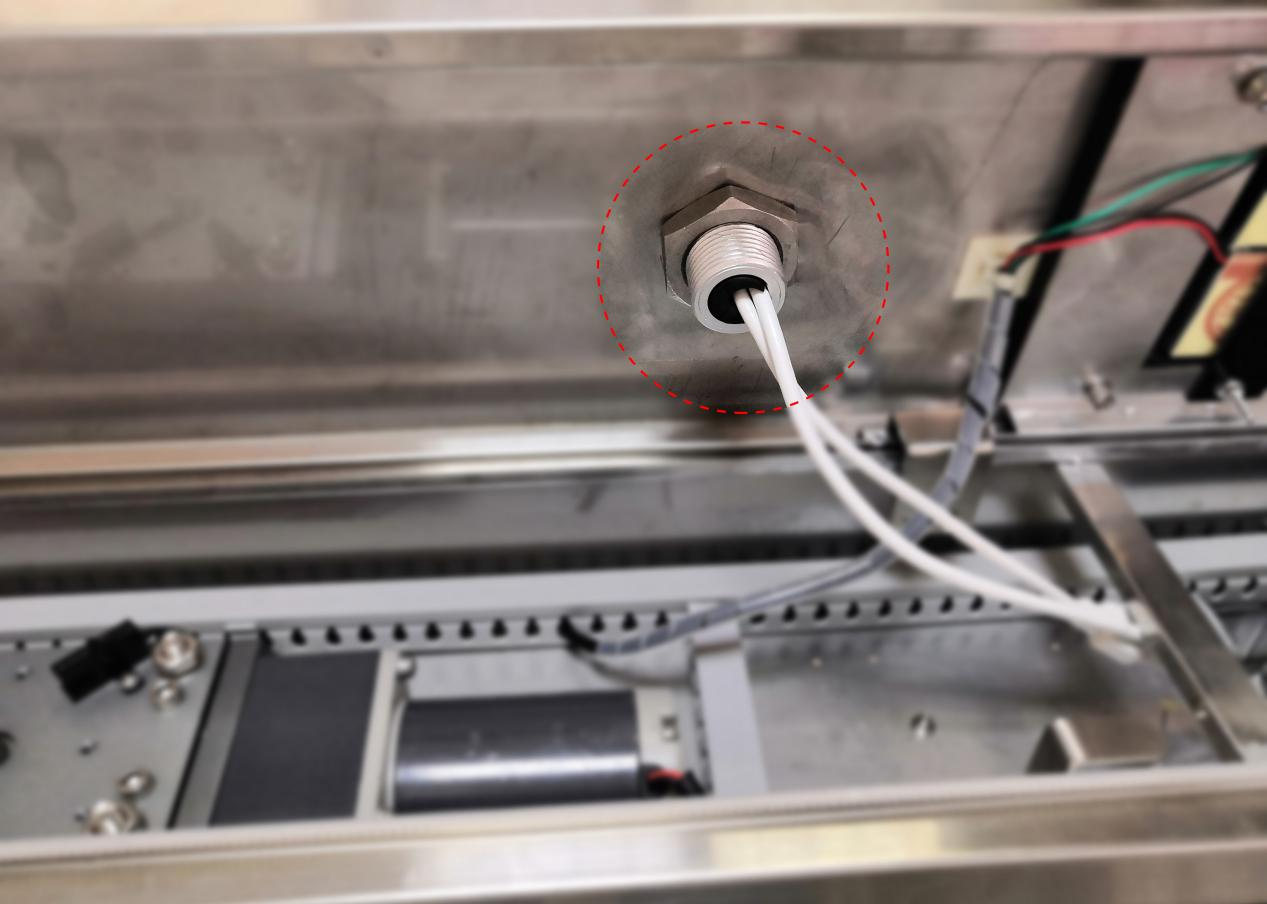

在閘機下方，將尾線依次穿過墊片、螺母，將螺母對準螺紋擰緊；連接電源、網線。雙手扶住立柱，輕輕轉動，可調節閘機角度，根據識別效果，將閘機頭調整至合適的識別角度。

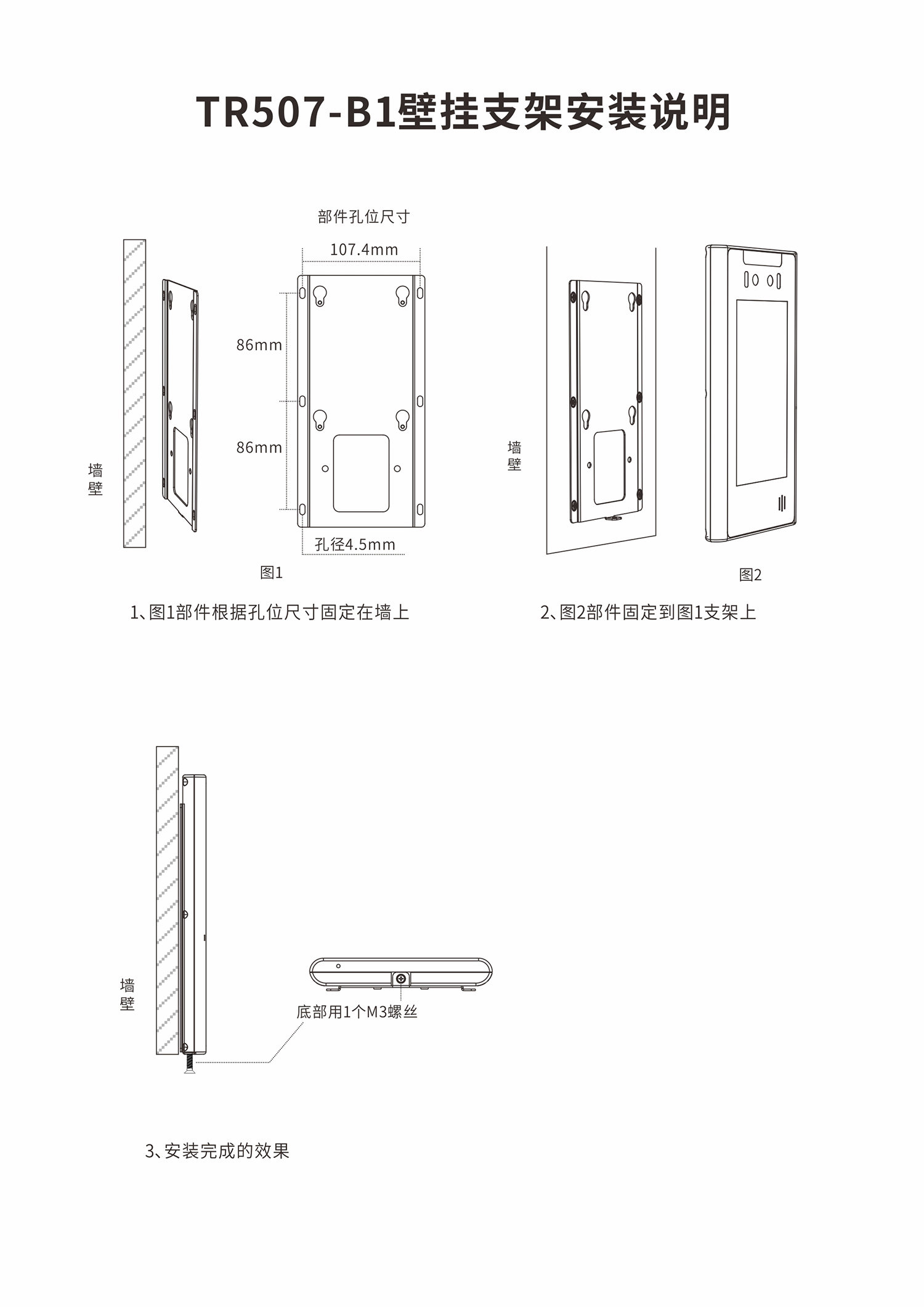

6.2 壁掛款安裝示意圖

6.3尾線接線說明

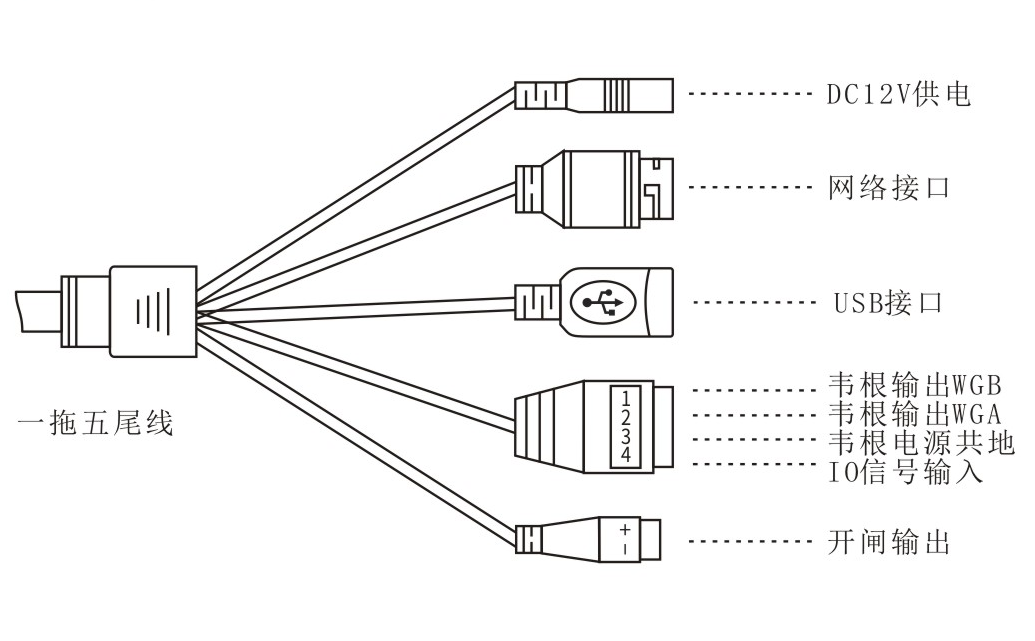

6.3.1 閘機款尾線接線圖

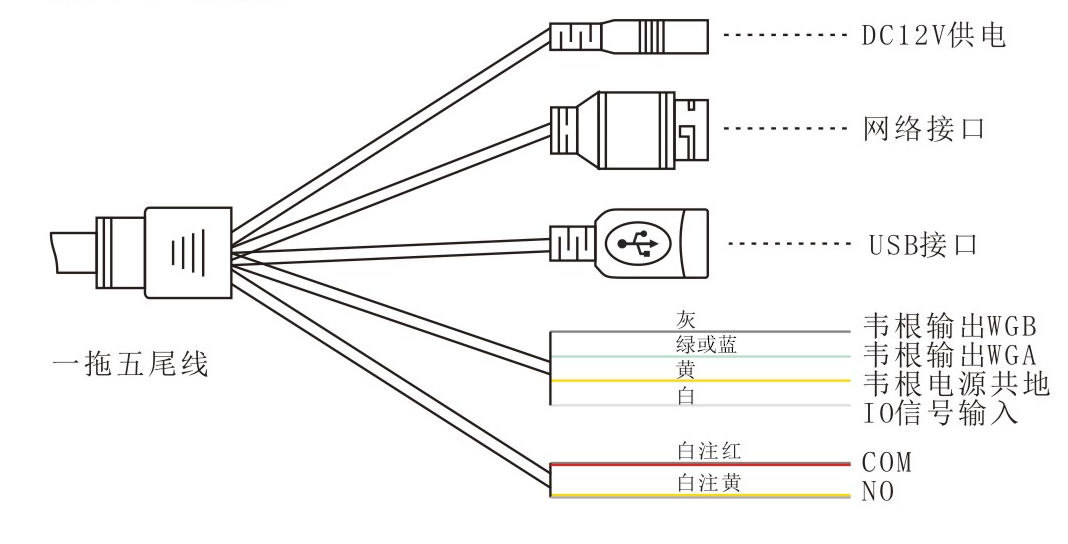

6.3.2 壁掛款尾線接線圖
