藍牙Mesh組網調光模塊
一、產品概述
YD-6XB1/PWM是一款藍牙Mesh組網的PWM調光模塊。它由高度集成的控制IC、穩壓電源IC、5.8G雷達感應模塊、板載天線等部件構成。通過外接LED燈帶、燈串、筒燈、面板燈、吸頂燈、工礦燈的驅動以及其它家居智能照明燈具能夠?qū)崿F(xiàn)對燈光的控制和調節，再搭配燈控手機APP和藍牙網關，實現對燈光亮度進行調節和自動控制，配合雷達感應模塊實現人來亮燈，人走休眠的智能節能照明要求。本模塊適用于T8燈管、智能筒燈、面板燈、車間、倉儲等場所的照明調光節能控制。

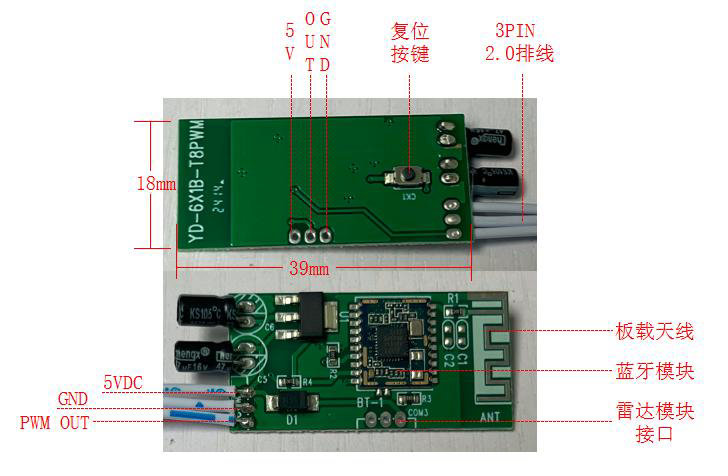

二、產品圖片

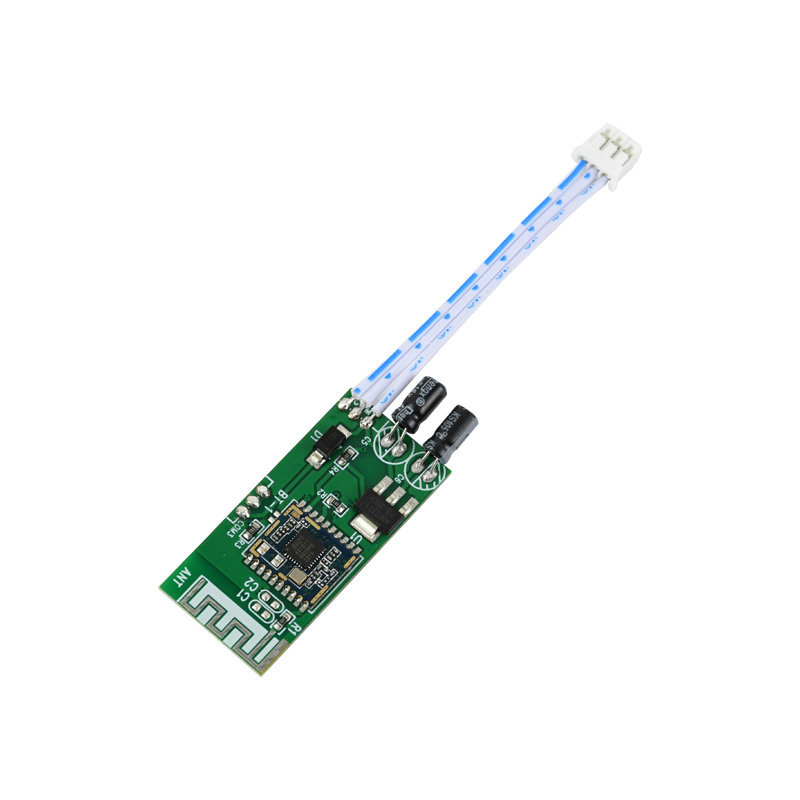

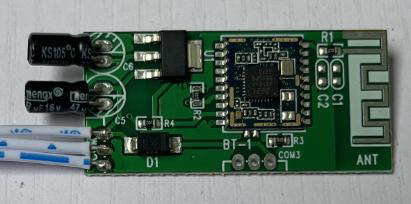

三、圖片寫真
四、產品特性
●設計小巧可集成到T8燈管內；
●3P 2.0接口端子，可與智能驅動實現集成控制；
●倒F板載天線，不占空間，信號傳輸可靠；
●DC5V供電，適合與主流驅動對接；
●0-100% PWM無級調光，無頻閃；
●延時休眠時間0-120秒任意設置；
●自帶控制邏輯，輕松實現人來開燈，人走關燈控制；
五、規格參數
產品名稱 | 藍牙Mesh組網雷達調光模塊 | |
基 本 參 數 | 產品型號 | YD-6XB1/PWM |
工作溫濕度 | -20℃至70℃,<90℃RH | |
防護等級 | IP55 | |
工作電流 | Max.16mA | |
工作電壓 | 5VDC | |
模塊尺寸 | 39mm×18mm×1.2mm（長*寬*厚) | |
工作頻率 | 2.4GHz | |
藍牙版本 | 主從一體BLE5.2 | |
藍牙信號范圍 | 半徑20米（無金屬或墻體阻擋） | |
無線組網 | 藍牙Mesh | |
藍牙傳輸速率 | 50Kbps | |
藍牙發射功率 | +10dBm | |
藍牙接收靈敏度 | -5~-60dBm | |
外 圍 接 口 | 電源接口 | 1 xDC5V |
PWM信號輸出 | 1x1PIN | |
模塊接口 | 1x 3PIN2.0 | |
復位按鍵 | 1 x微動按鈕 | |
